Muchos usuarios se preguntaban por qué el LED remoto no se encendía, por qué dejaba de funcionar, etc.
Se reportó un comportamiento aparentemente desconcertante de los LED, desde que sólo se encendía uno hasta que ninguno funcionaba.
Pero para quienes tenían conocimiento, todo esto era normal y previsible.
Los LED son mucho más útiles de lo que parecen, y una vez que comprendas su funcionamiento, podrás comprender mejor lo que ocurre en tu generador en un vistazo.
Cuatro factores determinan cómo responden los LED a la señal: frecuencia, forma de onda, desplazamiento y amplitud.
Modo remoto y frecuencia

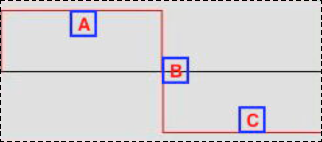

1️⃣Esta es una onda cuadrada de 1Hz. Completa un ciclo de positivo a negativo cada segundo.
A: La señal es positiva durante medio segundo, por lo que el LED izquierdo se enciende durante medio segundo.
B: La señal pasa inmediatamente de 0 a negativo.
C: La señal es negativa durante medio segundo, por lo que el LED derecho se enciende durante medio segundo.
Los LED se encienden y apagan muy lentamente y nunca deben estar encendidos al mismo tiempo.

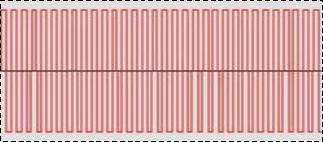

2️⃣Ahora, aquí tenemos una onda cuadrada de 32Hz: completa 32 ciclos de positivo a negativo cada segundo. Cuenta los picos: hay 32.
En otras palabras, el ciclo A-B-C descrito anteriormente se repite 32 veces por segundo.
Esto significa que, por cada uno de esos 32 ciclos, la señal es positiva durante 1/64 de segundo, por lo que el LED izquierdo se enciende durante 1/64 de segundo. La señal se vuelve negativa durante 1/64 de segundo, por lo que el LED derecho se enciende durante 1/64 de segundo.
Ahora, ambos LED parpadean muy rápido. Sin embargo, siempre se enciende solo uno a la vez.
Ten en cuenta que si usas un multiplicador de ciclo de onda de 12, la frecuencia enviada al 5M se divide entre 12. Ahora, aumentemos la frecuencia un nivel.
3️⃣Aquí tenemos una onda cuadrada de 50 Hz: completa 50 ciclos de positivo a negativo por segundo. Cuenta los picos: hay 50.
Por lo tanto, el ciclo A-B-C descrito anteriormente se repite 50 veces por segundo.
Esto significa que, por cada uno de estos 50 ciclos, la señal es positiva durante 1/100 de segundo, por lo que el LED izquierdo permanece encendido durante 1/100 de segundo.
Luego, la señal cambia a negativa durante 1/100 de segundo, por lo que el LED derecho permanece encendido durante 1/100 de segundo.
Ahora, cada luz LED parecerá estar encendida constantemente, con el mismo brillo. Sin embargo, como se explicó anteriormente, ambas luces LED no pueden estar encendidas al mismo tiempo. Podrías pensar que ambas luces están encendidas al mismo tiempo, pero, en realidad, lo que estás viendo es una ilusión óptica causada por las limitaciones del ojo humano.

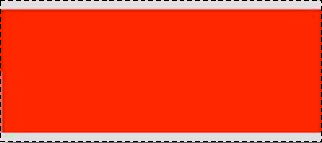

4️⃣Aquí tenemos una onda cuadrada de 256 Hz. Ten en cuenta que la señal real que verías en un osciloscopio no se ve exactamente así; nos enfrentamos a los límites de resolución de las pantallas de ordenador. Sin embargo, 256 ciclos en un solo segundo acercan tanto los picos de cada uno que la pantalla del ordenador no puede mostrar ninguna separación entre ellos.
Ahora bien, el ciclo original A-B-C positivo-negativo ocurre 256 veces por segundo.
Y para cada uno de esos 256 ciclos, la señal es positiva durante 1/512 de segundo, por lo que el LED izquierdo se enciende durante 1/512 de segundo.
Luego, el ciclo se vuelve negativo durante 1/512 de segundo, por lo que el LED derecho se enciende durante 1/512 de segundo.
Nos encontramos con un límite diferente cuando transmitimos frecuencias muy altas en el rango de megahercios, lo que se refiere a millones de ciclos por segundo: los límites de algunas de nuestras tecnologías actuales.
Con frecuencias altas de MHz, el ciclo cambia de positivo a negativo a una velocidad demasiado rápida para que las luces LED se enciendan completamente antes de recibir la señal para apagarse de nuevo. Por lo tanto, en estas situaciones, la señal del LED es muy tenue e incluso puede parecer apagada por completo.
Las frecuencias de las bases de datos de MW, BP y ADN son muy altas, por lo que, por lo general, no se enciende ninguna luz al usarlas con el modo remoto de Spooky2.
Esto no significa que Spooky2, el generador o el modo remoto no funcionen correctamente. Se debe simplemente a que la tecnología actual de conmutación de luces LED no es lo suficientemente rápida para seguir el ritmo de las señales extremadamente rápidas. Por lo tanto, no te preocupes si esto le sucede a tus productos Spooky2.
Modo remoto y amplitud
Sin embargo, existe otro escenario en el que los LED pueden ser muy tenues o incluso apagados, y este no involucra frecuencias muy altas.
Cada vez que se enciende una luz LED, utiliza una pequeña fracción de la potencia motriz de frecuencia, que es la amplitud, también conocida como voltaje. Cuando las amplitudes son superiores a 5 voltios, no se observarán diferencias en la luminancia de las luces LED. Sin embargo, si se establece una amplitud inferior a 5, el voltaje disponible para encender las luces LED disminuye, y el resultado es que parecerán tenues. Con amplitudes muy bajas, las luces de señal LED serán tan tenues que apenas podremos verlas.
Por ejemplo, supongamos que utilizamos 40 kHz con una amplitud de 20 V. La luz LED es brillante.
Si cambiamos la amplitud a 5 V, la luz LED se atenúa.
Si la configuramos a 1 V, no se ve ninguna luz LED.
No se preocupe si esto le sucede a sus productos Spooky2. Es una buena señal que indica que todo el voltaje de frecuencia se está utilizando para la curación.
Modo remoto y forma de onda
La forma de onda también afectará a las luces LED. Si seleccionas la onda cuadrada y usas 5.8 Hz, la luz parpadeará.
Si cambiamos la forma de onda a la Bomba H Cuadrada, las luces LED parpadearán con breves pausas.
Modo remoto y ajuste de desplazamiento
Otro factor es el ajuste de desplazamiento. Este es el desequilibrio entre los picos positivos y negativos con respecto al punto neutro o cero. Desplazar la señal desde cero (neutro) significa mover la forma de onda hacia la región positiva o negativa.
En este caso, si lo configuramos al 100 %, la señal no pasará a la región negativa. Si lo configuramos al -100 %, la señal no pasará a la región positiva. Por lo tanto, solo se encenderá un LED de señal del modo remoto.
¿Qué debemos hacer cuando los LED del modo remoto de Spooky2 no se encienden?
Si los LED de tu Spooky Remoto no se encienden, sigue estos pasos para comprobar su correcto funcionamiento.
Prueba a ejecutar algo con el preajuste JW – Killing (Remote) como prueba, ya que consume más voltaje, y comprueba si los LED se encienden. Si no es así, examina lo siguiente.
Puedes consultar la siguiente lista de verificación, que indica el orden más probable de las razones por las que tu control remoto no se enciende.
- La conexión de los cables o del amplificador al generador hace un falso contacto.
- El control remoto hace un falso contacto con el amplificador. Asegúrate de que el conector esté bien conectado a las clavijas.
- Asegúrate de que el generador cambie de apagado a encendido en los cuadros superior e inferior de la pantalla cuando un canal comience a funcionar.
- Asegúrate de que se haya seleccionado “Inverse+sync” en la columna 2 del software. Si por casualidad se configura en “Follow Out 1”, las formas de onda se cancelarán.
- En la pantalla del generador, asegúrate de que cada casilla de la segunda línea muestre una frecuencia distinta de 0. Si la pantalla muestra F=00″000″000.00, esto suele indicar que el generador no se está comunicando correctamente con Spooky2.
Consulta el enlace aquí para resolver tu problema:
El generador no se está comunicando correctamente con Spooky2. ¿Qué puedo hacer?
- Las capturas de pantalla de la configuración en uso, junto con el contenido de la ventana de control de canal mientras se ejecuta, son útiles para identificar el problema.
Si esto funciona, prueba la otra caja de modo remoto de tu kit. Si se enciende y, al volver a cambiar, la otra no, es posible que tengas un problema real con tu caja de modo remoto.
